中国区Azure部署VeloCloud SD-WAN虚机版

概述

越来越多的客户正在将工作负载转移到公共云基础架构，并希望将 SD-WAN 从远程站点扩展到公共云以保证 SLA。 VeloCloud 提供了多种选择，利用分布式 VCG 为公共云私有网络建立 IPSec，或直接在 Azure 中部署虚拟Edge。本文档重点介绍如何在 Azure 上部署虚拟Edge。

对于要求吞吐量小于 1G 的小型分支部署，可以在专用网络（Azure VNets）中部署单个虚拟Edge。对于需要多千兆吞吐量的大型数据中心部署，可以部署虚拟Edge集群。

先决条件

在开始之前需要以下内容：

Azure账户和管理登陆账号
VCO地址和管理员登陆账号

环境准备

Azure Console: 创建Azure VNet(Resource & Security Groups, Subnets & Routing Tables)
VeloCloud: 创建并配置VCE
Azure: 准备好一台Windows虚机作为跳板机
Azure版本为2021年7月，位于中国东部2区
VeloCloud版本为4.2.0

具体步骤

Step 1 创建Velo-SDWAN虚拟Edge

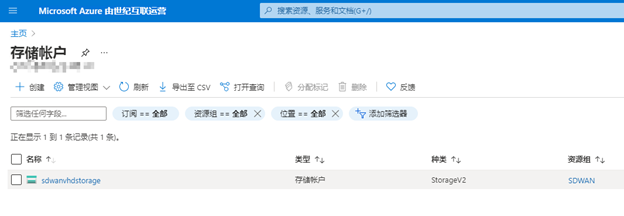

创建存储账户

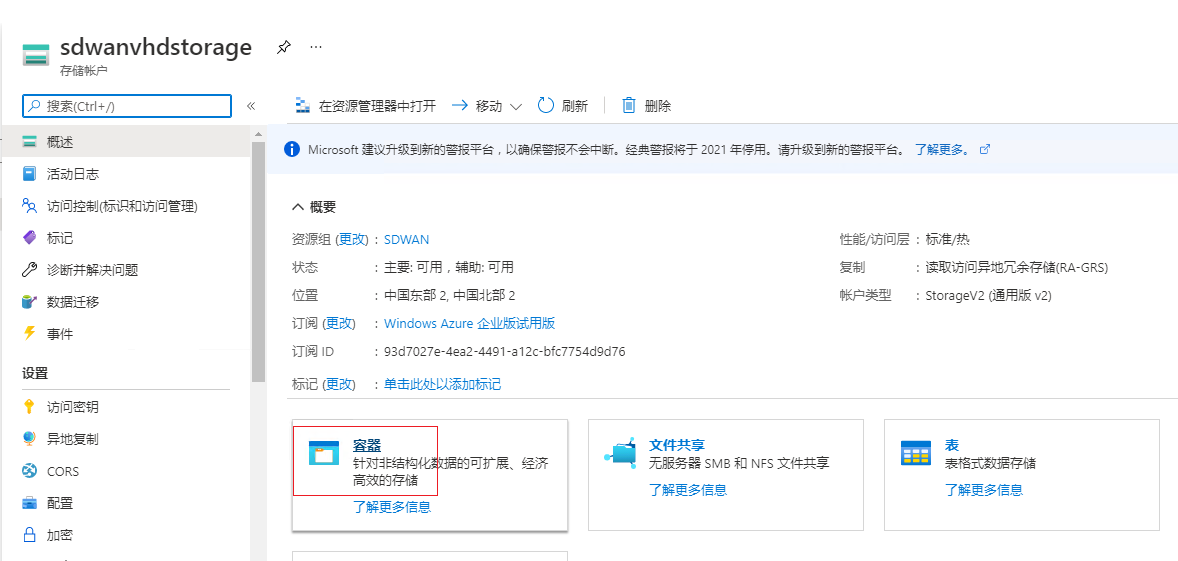

创建容器

在容器中上传VHD镜像

通过VHD创建映像

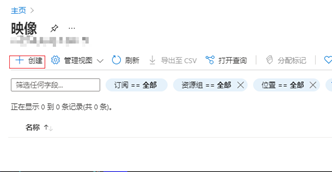

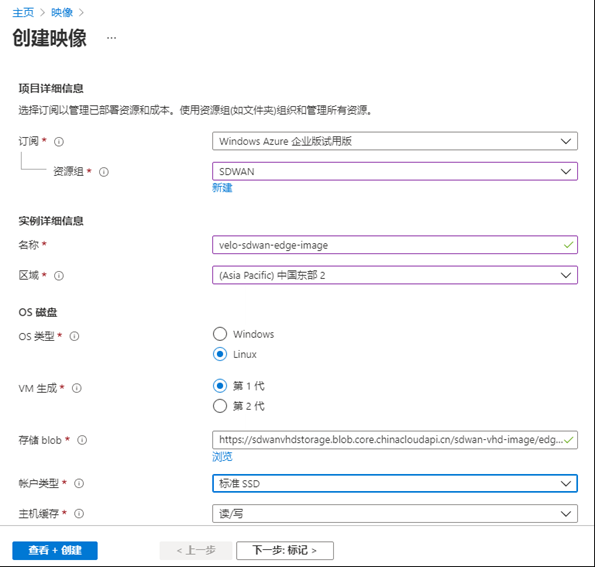

创建映像

VM生成只能选择“第1代”，第2代会创建失败
存储blob选择刚才上传的镜像，注意上面的区域要选对

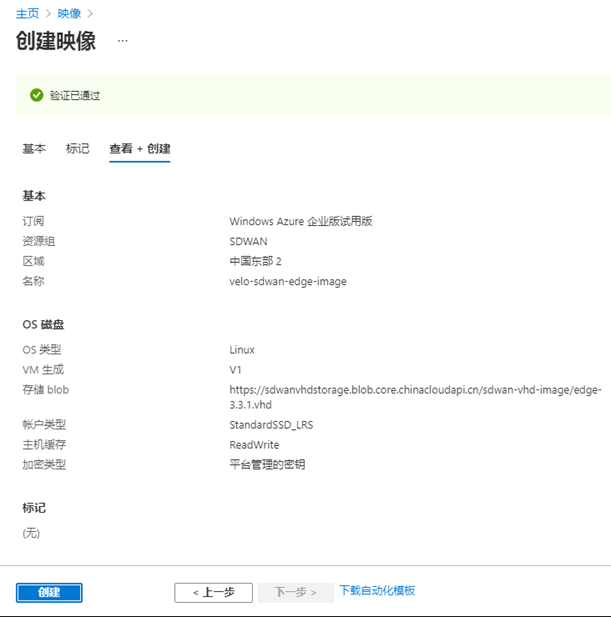

验证通过后，创建

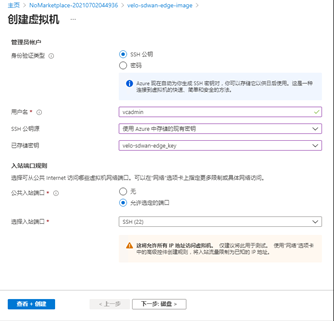

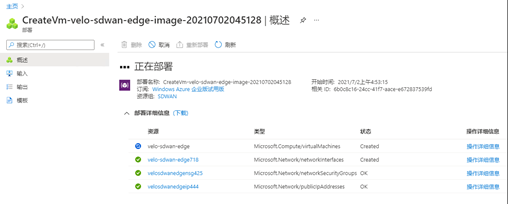

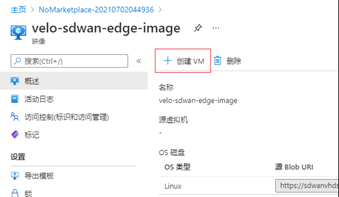

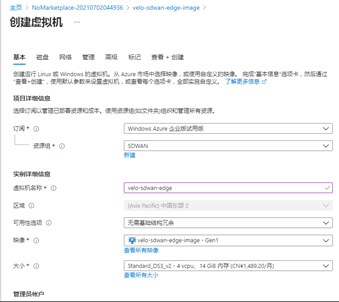

通过映像创建Velo-SDWAN虚机

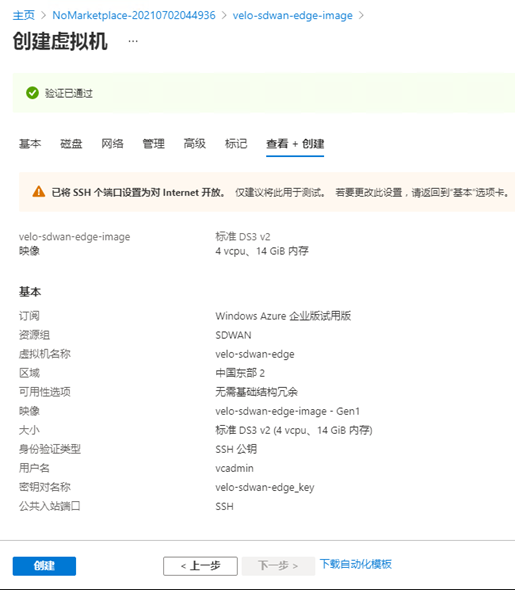

验证完成，创建虚机

Step 2 VCO上创建Virtual Edge

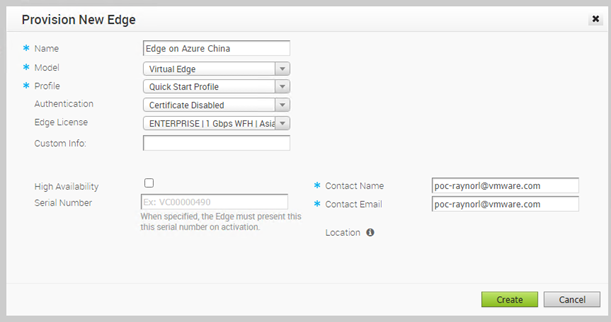

新建Edge

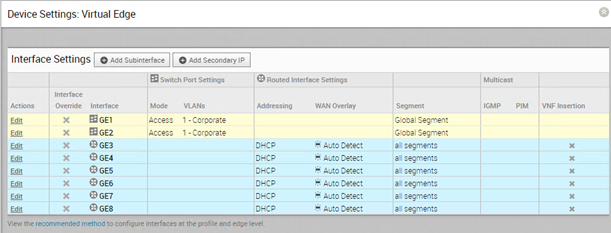

Edge的Device Settings

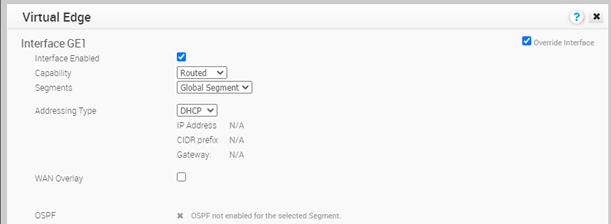

将GE1的Switch Port改为Routed Port，取消WAN Overlay，用于LAN

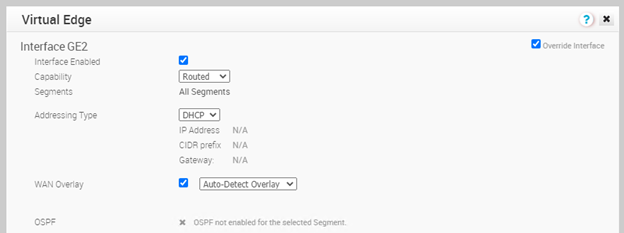

将GE2的Switch Port改为Routed Port，用于WAN

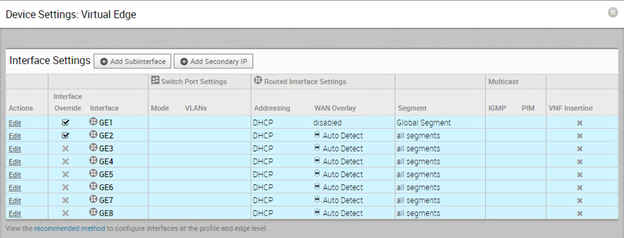

最终效果

Step 3 激活Velo-SDWAN虚拟Edge

虚拟Edge 接口规划

GE1 (eth0) – 三层接口，用于LAN口和SSH连接
GE2 (eth1) – 三层接口，用于WAN口连接，建立Overlay，向VCO注册

虚机Edge添加网卡

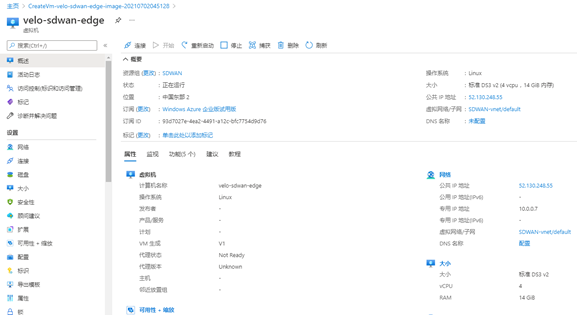

确认虚机正常运行

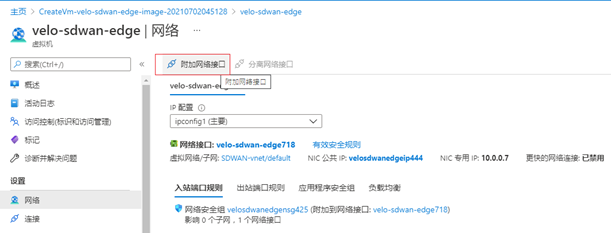

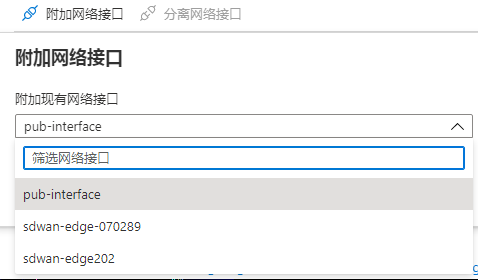

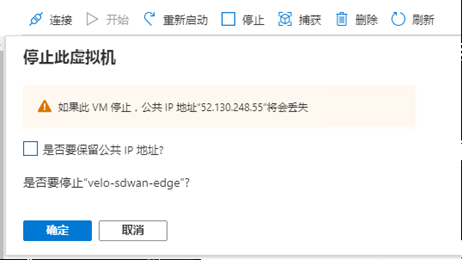

关机添加第二张网卡，已提前创建好

初始网卡的公网IP取消关联，保留内网IP作为LAN口使用，对应虚拟Edge上的GE1调整虚拟Edge网络

第二张网卡(pub-interface)关联公网IP，作为WAN口使用，对应虚拟Edge上的GE2
重新开启虚机

通过跳板机SSH连接SDWAN虚拟Edge

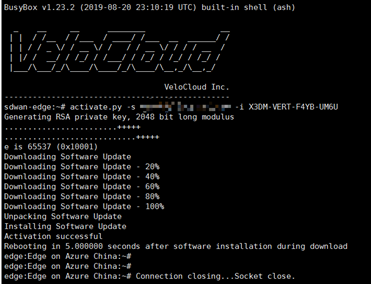

从命令行激活 Edge

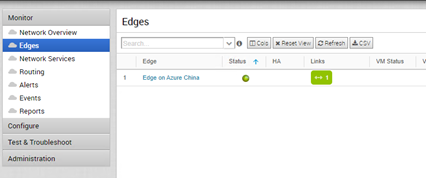

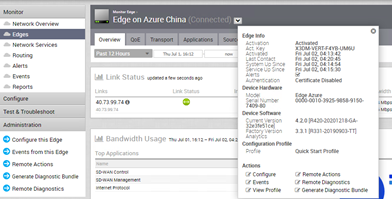

Step 4 在VCO上验证虚机Edge

查看Interface Status应该能至少看到两个接口GE2(WAN)和GE3(LAN)

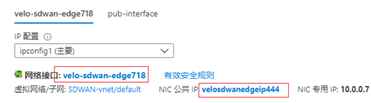

初始网卡会被自动分配的NIC公共IP 点击选择初始网卡

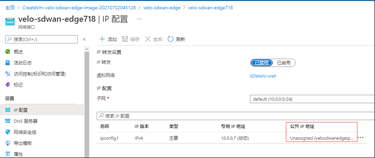

点击IP配置选择公共IP地址

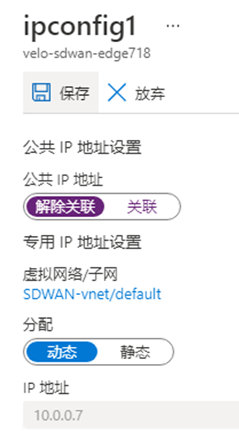

将这个公共IP地址解除关联初始网卡就作为LAN口使用，也可以替换成设计好的业务网段网卡

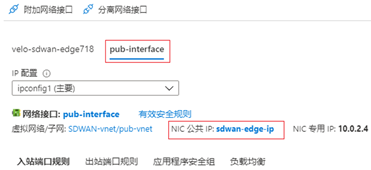

查看pub-interface 确认pub-interface有公共IP Tips：由于自带的接口eth0无法承载业务，必须新加一个pri-interface做LAN口来承载业务，无需公网IP，添加方式一样

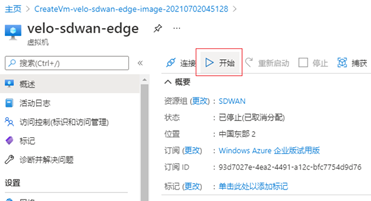

全部完成后启动虚机

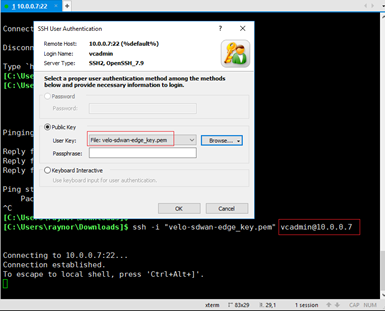

ssh vcadmin@<eth0_ip_address> Public Key选择从Azure上保存的key

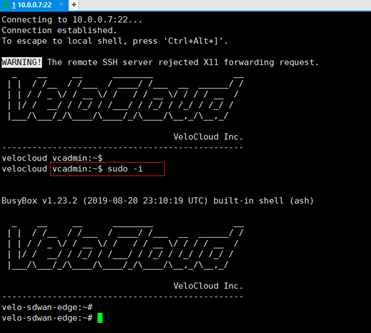

通过sudo -i提权成为root

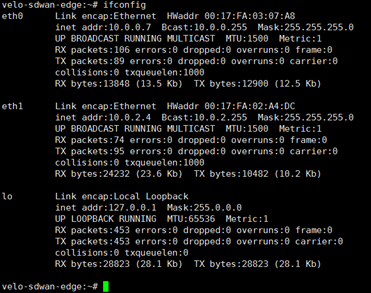

ifconfig 确认网卡ip正确
edged -v 确认版本3.3.1

Blob类型选择<页blob>

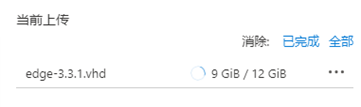

VHD镜像有12G，需要上传一段时间
